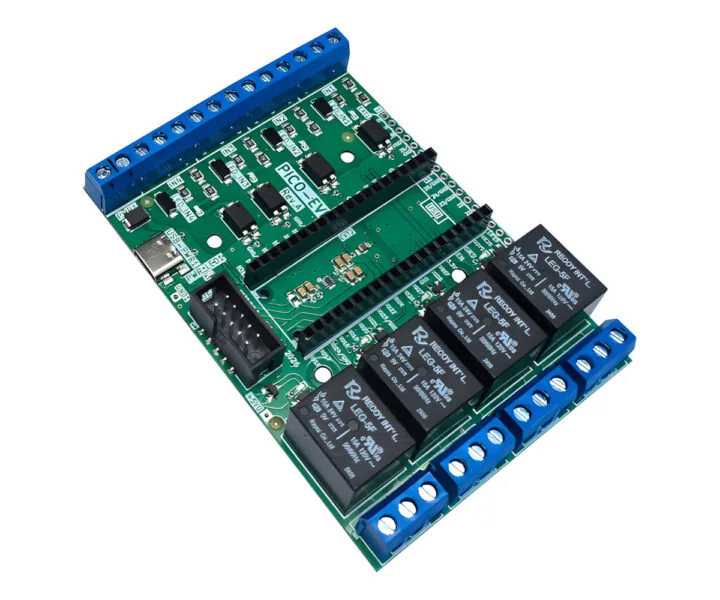

La empresa búlgara Olimex presentó la PICO-EVB, una placa base pensada para la Raspberry Pi Pico y placas compatibles que resuelve un problema recurrente en la automatización casera e industrial: manejar señales de alto voltaje directamente desde un microcontrolador de 3,3V. La placa combina cuatro entradas optoaisladas que aceptan de 3,3 a 30V DC o de 110 a 220V AC con cuatro relés capaces de conmutar 15V DC o 220V AC.
¿Qué trae exactamente la PICO-EVB?

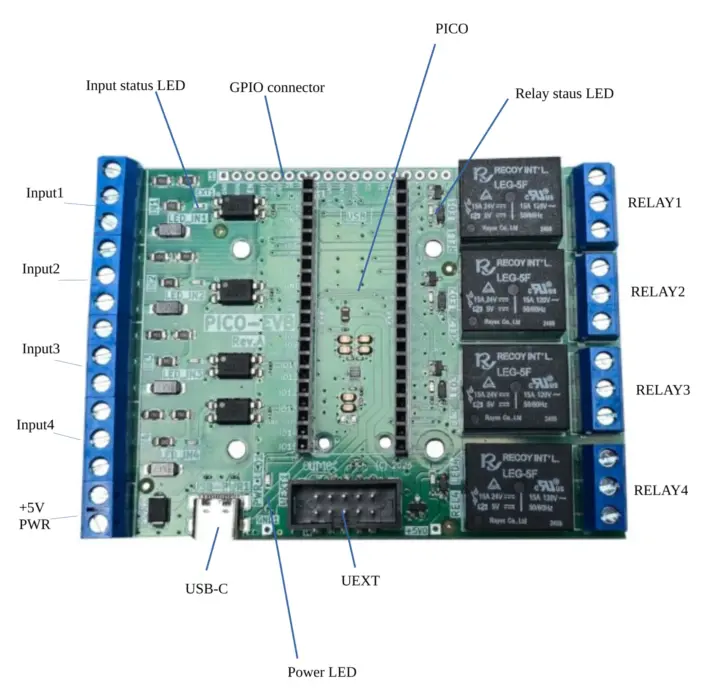

El diseño usa dos headers de 20 pines que permiten conectar la placa Pico de tu preferencia, sumado a un puerto USB-C para alimentación y programación, un conector UEXT con señales I2C, UART y SPI para expansión, y LEDs de estado tanto para las entradas como para los relés. Las especificaciones clave son:
- Placas compatibles: Raspberry Pi Pico, Pico 2, Pico W, Pico 2 W y Olimex RP2040-PICO30.
- USB: 1 puerto USB Type-C.
- Entradas y salidas: 4 relés de 15V DC/240V AC, 4 entradas optoaisladas de 3,3 a 30V DC o 110 a 220V AC, conector UEXT (I2C, UART, SPI) y header GPIO de 18 pines sin poblar.
- Indicadores: 4 LEDs de estado para los relés y 4 para las entradas.
- Alimentación: 5V mediante conector a tornillo, USB-C o el micro USB de la Pico.
- Dimensiones: 100 x 70 mm.
- Rango de temperatura: de -45 grados C a +85 grados C.
¿Es realmente open source?
Como la mayoría de las placas de Olimex, la PICO-EVB es hardware de código abierto, con los archivos de diseño en KiCad publicados en GitHub. El repositorio también incluye ejemplos listos para usar en Arduino y MicroPython, que sondean las entradas y controlan los relés. Uno de los ejemplos de MicroPython levanta un servidor web para acceder desde el navegador al estado de los pines de entrada y comandar los relés. Además, la empresa provee una configuración YAML para el firmware ESPHome, lo que habilita el soporte del framework de automatización Home Assistant.
¿Cómo se compara con otras placas de relés?
La PICO-EVB está lejos de ser la primera placa de la familia Pico o RP2040/RP2350 en sumar relés. Otras alternativas incluyen la Waveshare RP2350-Relay-6CH, con seis relés, interfaz RS485 y entrada de 7 a 36V DC, y la PicoRelay8 de 8086 Consultancy, con ocho relés. Sin embargo, es más difícil encontrar placas que combinen relés con entradas de alto voltaje, donde un competidor directo es la Pimoroni Automation 2040 W, que ofrece un set de características distinto.
¿Cuánto cuesta y dónde comprarla?
Olimex vende la PICO-EVB por solo 14,95 euros, unos 17 dólares, en su tienda online. Hay que sumar por cuenta propia la placa Pico, que en Chile suele conseguirse a través de distribuidores de electrónica o importación directa. Para proyectos de domótica o control industrial liviano, el combo Pico más PICO-EVB queda bajo los 25 dólares en hardware, con la ventaja de tener el diseño completo en KiCad para replicar o modificar.
