Incluso quienes tenemos una mente técnica dedicamos muy poco tiempo a pensar en los cables que transportan nuestras señales y hacen todo el trabajo importante que necesitamos a diario. Detrás de que funcionen una línea telefónica o un cable HDMI hay muchísima teoría e ingeniería, pero la mayoría simplemente los enchufa y sigue con lo suyo.
Si ese es tu caso, la charla de Michael Wiebusch en Hackaday Europe puede resultarte particularmente interesante. En ella aborda la teoría de líneas de transmisión desde un punto de vista accesible y explica cómo dos señales distintas pueden viajar en direcciones opuestas por un mismo cable. Luego demuestra la teoría construyendo un cable módem, bueno, más o menos.
¿Qué es realmente una línea de transmisión?
Wiebusch arranca mencionando la ecuación del telegrafista, pero solo como amague: dado el tiempo limitado, optó por una explicación más rápida de la física involucrada. La clave estuvo en distinguir entre un cable común y una línea de transmisión. Para crear una línea de transmisión verdadera, explica, se necesitan dos conductores relativamente cercanos entre sí. Esa línea es en la práctica una red distribuida de inductancias y capacitancias a lo largo de todo su recorrido, aunque para modelarla se suele hablar de líneas "sin pérdidas". También repasa el sentido de los cables coaxiales, en los que un conductor envuelve al otro para blindar la señal del ruido externo y evitar que se filtre hacia afuera.
Hay varios hechos básicos que conviene recordar sobre las líneas de transmisión. Son, en esencia, canales por los que viajan señales electromagnéticas, y además las retrasan. Para una persona la señal parece viajar de forma instantánea, pero toma tiempo. Eso tiene otros efectos: por ejemplo, los cables coaxiales están rellenos de plástico, un material en el que la velocidad de la luz es cerca del 66% de la velocidad de la luz en el vacío.

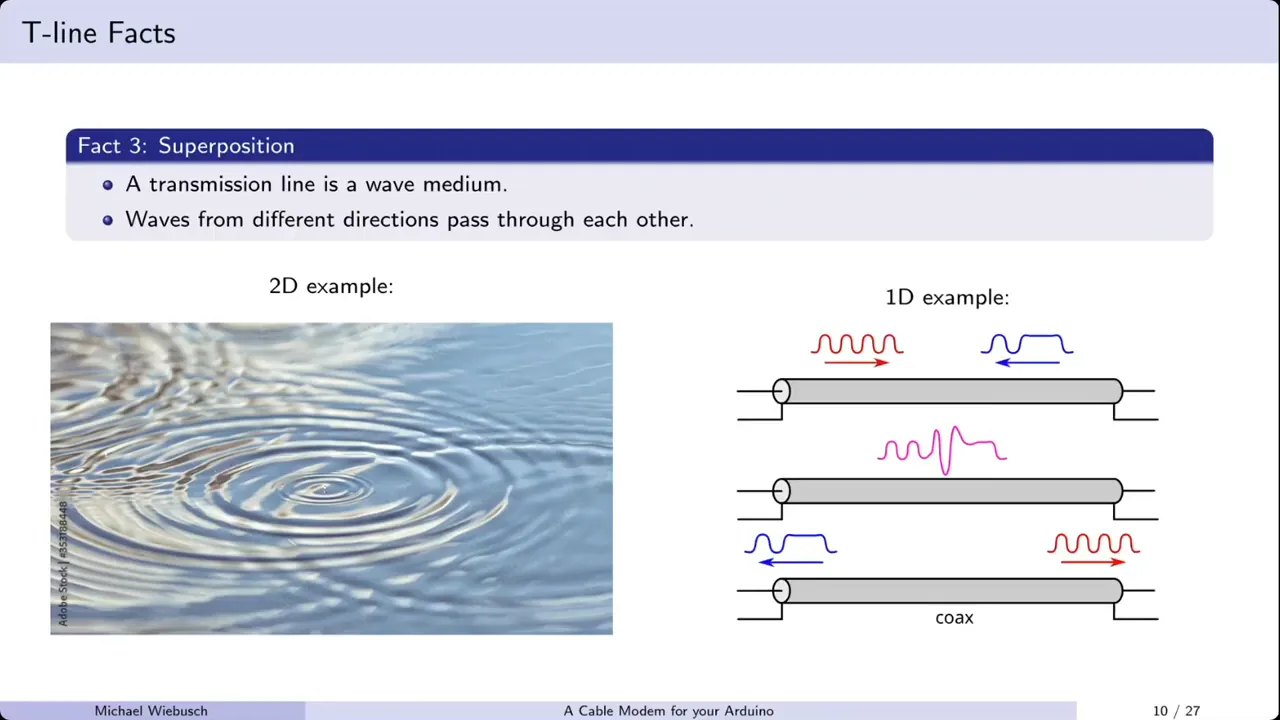

Wiebusch también señala que, como medio de ondas, las líneas de transmisión permiten que ondas que viajan en distintas direcciones se crucen entre sí, igual que las ondas que se expanden en la superficie de un estanque. Por eso es posible tener comunicación bidireccional en una sola línea. Además, es importante terminar bien una línea de transmisión para que la onda que envías termine donde quieres, en el receptor. Si no la terminas correctamente, esa onda rebota de un lado a otro, algo indeseable para una transmisión limpia.
¿Cómo se arma el cable módem con un Arduino?

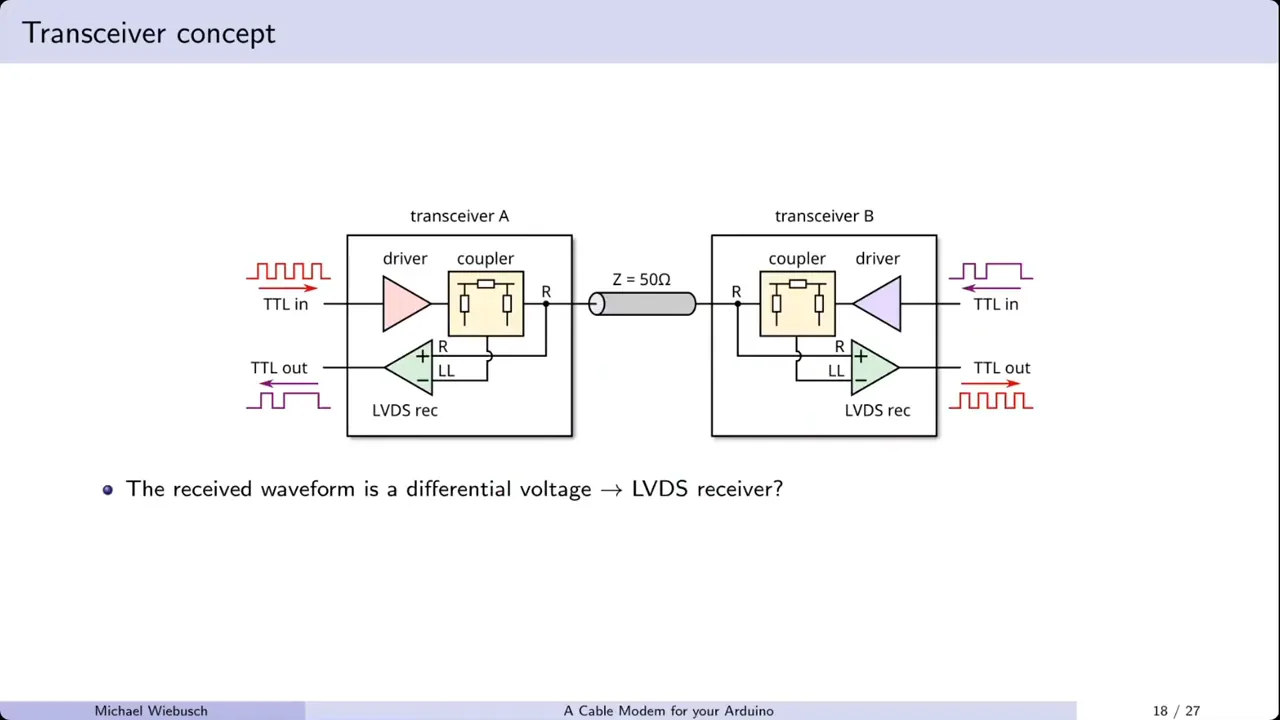

Para demostrar la teoría básica, Wiebusch construye una especie de cable módem con un Arduino y algo de hardware de apoyo. Aclara que no es realmente un módem, porque no hay modulación ni demodulación: simplemente inyecta señales TTL por ambos extremos de un cable y las recibe en el otro. La "caja negra" que acopla las señales hacia dentro y hacia fuera de la línea de transmisión es un acoplador direccional sencillo. Construido con resistencias y un amplificador operacional, permite enviar una señal por la línea y, al mismo tiempo, recibir otra que viene en sentido contrario.
El diseño funciona incluso con señales lógicas de nivel DC, lo que le permite enviar señales TTL por cables coaxiales de 50 y 75 ohmios. Wiebusch destaca que esto tiene aplicaciones prácticas evidentes cuando conviene reducir la cantidad de cables al enviar señales en varias direcciones, y lo relaciona directamente con su trabajo profesional en experimentos científicos.
Si alguna vez quisiste poner a dos dispositivos a comunicarse por un solo cable de forma relativamente simple, la charla de Wiebusch puede serte útil. Como mínimo, es una buena manera de aprender los fundamentos de las líneas de transmisión y entender mejor qué ocurre cuando lanzas una señal por un trozo cualquiera de cable.
